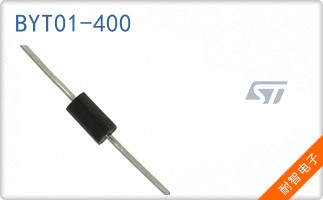

BYT01-400RL

BYT01-400RL是ST意法半导体推出的一款通用型快速恢复整流二极管，采用成熟的硅半导体工艺制造。其核心架构基于PN结设计，通过优化的掺杂和结终端技术，实现了高反向击穿电压与快速开关特性的良好平衡。该器件在承受高达400V的反向电压时，仍能保持极低的反向漏电流，确保了在高压环境下的稳定性和可靠性。

该二极管具备多项关键特性，使其在众多整流应用中表现出色。其反向恢复时间（trr）典型值仅为55纳秒，属于快速恢复二极管范畴，能够显著降低开关电源、逆变器等电路在换流过程中产生的开关损耗和电磁干扰（EMI）。在正向导通时，在1A的额定电流下，其正向压降（Vf）仅为1.5V，这有助于提升整体电源转换效率，减少热能产生。其轴向DO-15封装结构坚固，采用通孔安装方式，具有良好的机械强度和散热能力，便于在传统PCB板上进行焊接和固定。

在电气参数方面，BYT01-400RL定义了明确的工作边界。其最大重复峰值反向电压（VRRM）为400V，平均正向整流电流（IO）为1A。快速恢复特性使其适用于频率较高的场合，而低至20A@400V的反向漏电流（IR）则保证了关断状态下的高阻抗特性。对于需要可靠ST芯片方案的客户，可以通过正规的ST芯片代理获取该产品的技术支持和库存信息。需要注意的是，该产品目前已处于停产状态，在全新设计中建议评估其替代型号，但在既有设备的维护或备件采购中，它仍然是一个经过市场验证的选择。

基于其400V的耐压和1A的电流能力，BYT01-400RL非常适合应用于各类离线式开关电源（SMPS）的初级侧整流、续流二极管，以及小功率逆变器、电机驱动电路中的高频整流环节。其快速恢复特性使其能有效用于反激式转换器、功率因数校正（PFC）等对二极管开关速度有要求的场景。此外，在工业控制、家用电器和照明设备的电源板中，也常见其用于交流输入整流或直流总线上的保护与整流功能。

• 型号:BYT01-400RL
• 品牌:STMicroelectronics (ST,意法半导体)
• 封装:DO-15
• 类目:分立半导体产品 > 二极管 > 整流器 > 单二极管
• 描述:DIODE STANDARD 400V 1A DO15
• 系列:-
• 包装:卷带（TR）
• 产品状态:停产
• 技术:标准
• 电压 - DC 反向 (Vr)（最大值）:400 V
• 电流 - 平均整流 (Io):1A
• 不同 If 时电压 - 正向 (Vf):1.5 V @ 1 A
• 速度:快速恢复 =\< 500ns，\> 200mA（Io）
• 反向恢复时间 (trr):55 ns
• 不同 Vr 时电流 - 反向泄漏:20 A @ 400 V
• 不同Vr、F 时电容:-
• 等级:-
• 资质:-
• 安装类型:通孔
• 封装/外壳:DO-204AC，DO-15，轴向
• 供应商器件封装:DO-15
• 工作温度 - 结:-40°C ~ 150°C
• 想获取BYT01-400RL的更多功能参数资料?请在本页面右侧在线下载技术资料

BYT01-400RL是ST意法半导体生产的一款轴向封装通用整流二极管。其核心性能在于同时提供了400V的高反向耐压和1A的平均整流电流能力，并具备快速恢复特性，反向恢复时间低至55ns。

该器件在1A电流下的正向压降仅为1.5V，有助于提高能效，同时在额定电压下的反向漏电流极小，确保了高效与稳定的运行。其标准的DO-15通孔封装适合在广泛的电源整流和续流应用中使用，尤其适用于对开关速度有要求的电路设计。
