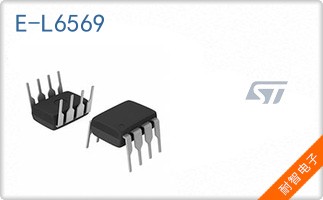

L6569

L6569是ST意法半导体推出的一款高压半桥栅极驱动器集成电路，采用经典的8引脚MiniDIP封装。该芯片专为驱动工作在开关模式下的N沟道功率MOSFET或IGBT而设计，其核心架构集成了两个独立的驱动通道，分别用于控制半桥拓扑中的高侧和低侧开关管。高侧驱动器通过内部自举电路供电，能够承受高达600V的浮动电压，确保了在高压应用中的可靠隔离与驱动能力。芯片内部集成了精准的欠压锁定（UVLO）保护、死区时间控制逻辑以及抗干扰的输入级，构成了一个稳健且功能完整的驱动解决方案。

在功能特点上，L6569提供了高达270mA的拉电流和170mA的灌电流峰值输出能力，能够快速对功率器件的栅极电容进行充放电，从而有效降低开关损耗并提升系统效率。其输入电路采用了RC设计，具备一定的噪声抑制能力，可以直接与微控制器或PWM控制器连接。芯片的工作电压范围设计为10V至16.6V，典型值为15V，这为栅极驱动提供了稳定且充足的门极电压。其宽广的工作结温范围（-40°C至150°C）使其能够适应严苛的工业环境。对于需要可靠元器件供应的设计项目，可以通过授权的ST代理商获取相关的技术支持和库存信息。

从接口与参数来看，该器件采用通孔安装的8-DIP封装，便于在原型设计和某些对可靠性要求较高的应用中实现稳固的焊接。其同步驱动两个通道的能力，结合内置的死区时间插入功能，可以有效防止半桥电路中的直通短路现象，这是开关电源安全运行的关键。尽管该器件目前已处于停产状态，但其成熟的设计和经过验证的性能，使其在存量市场或对长期可靠性有要求的特定设计中仍具参考价值。

在应用场景方面，L6569主要面向中低功率的离线式开关电源、电子镇流器、电机驱动以及DC-AC逆变器等领域。其半桥驱动配置非常适合用于构建谐振变换器（如LLC拓扑）的前级或后级功率级，也常用于驱动荧光灯或HID灯的高频电子镇流器中的功率开关管。其简洁的外围电路和强大的驱动能力，帮助工程师简化了高压侧驱动的设计复杂度，是构建高效、紧凑型功率转换系统的经典选择之一。

• 型号:L6569
• 品牌:STMicroelectronics (ST,意法半导体)
• 封装:8-迷你型 DIP
• 类目:集成电路（IC） > 电源管理（PMIC） > 栅极驱动器
• 描述:IC GATE DRVR HALF-BRIDG 8MINIDIP
• 系列:-
• 包装:管件
• 产品状态:停产
• 南皇电子 可编程:未验证
• 驱动配置:半桥
• 通道类型:同步
• 驱动器数:2
• 栅极类型:IGBT，MOSFET（N 沟道）
• 电压 - 供电:10V ~ 16.6V
• 逻辑电压- VIL，VIH:-
• 电流 - 峰值输出（灌入，拉出）:170mA，270mA
• 输入类型:RC 输入电路
• 高压侧电压 - 最大值（自举）:600 V
• 上升/下降时间（典型值）:-
• 工作温度:-40°C ~ 150°C（TJ）
• 等级:-
• 资质:-
• 安装类型:通孔
• 封装/外壳:8-DIP（0.300，7.62mm）
• 供应商器件封装:8-迷你型 DIP
• 想获取L6569的更多功能参数资料?请在本页面右侧在线下载技术资料

L6569是ST意法半导体生产的一款高压半桥栅极驱动器IC，采用8引脚MiniDIP封装。该器件集成了两个独立的驱动通道，可同步控制半桥结构中的高侧与低侧N沟道MOSFET或IGBT，其高侧驱动部分可承受高达600V的浮地电压。

其核心特性包括峰值输出电流达270mA（拉）和170mA（灌），能够实现功率开关管的快速导通与关断。工作电源电压范围为10V至16.6V，并具备宽广的工业级工作结温范围（-40°C至150°C）。这些参数使其成为驱动中低功率开关电源、电子镇流器及电机驱动应用中功率器件的可靠解决方案。
