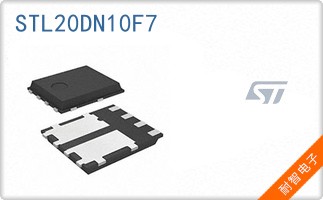

STL20DN10F7

STL20DN10F7是意法半导体（STMicroelectronics）基于其先进的STripFET VII技术平台开发的一款双N沟道功率MOSFET。该器件采用创新的DeepGATE架构，通过优化单元结构和沟槽栅极设计，在紧凑的封装内实现了优异的导通电阻与栅极电荷乘积（R_DS(on) x Q_G），这是衡量开关性能与效率的关键品质因数。其架构旨在最大限度地降低传导损耗和开关损耗，为高效率功率转换应用提供了坚实的物理基础。

该MOSFET的核心特性包括100V的漏源击穿电压（V_DSS）和在25°C下高达20A的连续漏极电流（I_D）能力。其导通电阻（R_DS(on)）在10V栅源电压（V_GS）和2.5A漏极电流条件下，典型值仅为67毫欧，确保了在导通状态下具有较低的功率损耗。同时，其栅极总电荷（Q_G）在10V V_GS下最大值为7.8nC，结合408pF（在50V V_DS下）的输入电容（C_iss），共同构成了快速的开关特性，有助于提升系统的工作频率并降低驱动电路的负担。这些参数使其在需要高效开关和功率处理的场景中表现出色。

在接口与参数方面，该器件采用表面贴装型的8-PowerVDFN（PowerFLAT 5x6）封装，这种封装具有极低的热阻和出色的散热性能，最大功耗可达62.5W。其栅极阈值电压（V_GS(th)）最大为4.5V，属于标准逻辑电平兼容范围，便于与常见的控制器直接接口。工作结温范围宽达-55°C至150°C，保证了其在严苛环境下的可靠性。对于需要获取该器件技术资料或采购支持的工程师，可以通过授权的ST代理商进行咨询。

得益于其双通道、高耐压、低导通电阻和快速开关的综合优势，STL20DN10F7非常适合应用于对空间和效率有严格要求的同步整流、电机驱动、DC-DC转换器以及各类电源管理模块中。例如，在服务器电源、工业变频器或电动工具的控制电路中，它可以有效提升系统的整体能效和功率密度。尽管其零件状态标注为停产，但在许多现有设计和备件供应中，它仍然是一个经典且性能可靠的选择。

• 型号:STL20DN10F7
• 品牌:STMicroelectronics (ST,意法半导体)
• 封装:PowerFlat（5x6）
• 类目:分立半导体产品 > 晶体管 > FET，MOSFET > FET、MOSFET 阵列
• 描述:MOSFET 2N-CH 100V 20A POWERFLAT
• 包装:卷带（TR）
• 产品状态:停产
• 技术:MOSFET（金属氧化物）
• 配置:2 N-通道（双）
• FET 功能:-
• 漏源电压（Vdss）:100V
• 25°C 时电流 - 连续漏极 (Id):20A
• 不同 Id、Vgs 时导通电阻（最大值）:67 毫欧 @ 2.5A，10V
• 不同 Id 时 Vgs(th)（最大值）:4.5V @ 250A
• 不同 Vgs 时栅极电荷(Qg)（最大值）:7.8nC @ 10V
• 不同 Vds 时输入电容 (Ciss)（最大值）:408pF @ 50V
• 功率 - 最大值:62.5W
• 工作温度:-55°C ~ 150°C（TJ）
• 等级:-
• 资质:-
• 安装类型:表面贴装型
• 封装/外壳:8-PowerVDFN
• 供应商器件封装:PowerFlat（5x6）
• 想获取STL20DN10F7的更多功能参数资料?请在本页面右侧在线下载技术资料

STL20DN10F7是ST意法半导体推出的一款采用PowerFLAT56封装的表面贴装型双N沟道功率MOSFET。该器件隶属于STripFET VII产品系列，集成了DeepGATE技术，旨在提供卓越的开关性能与功率处理能力。

其关键电气参数包括100V的漏源电压（Vdss）和20A的连续漏极电流（Id），确保了在中等功率应用中的稳健性。67毫欧的低导通电阻（最大值）有助于最小化传导损耗，而7.8nC的低栅极电荷（Qg）则支持高速开关，从而降低开关损耗并提升整体系统效率。62.5W的最大功耗和-55°C至150°C的宽工作结温范围，进一步保障了其在各种环境条件下的可靠运行。
