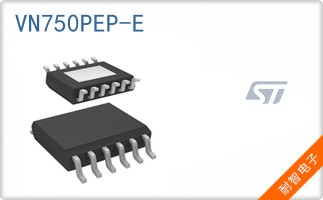

VN750PEP-E

VN750PEP-E是ST意法半导体基于其成熟的VIPower技术平台开发的一款单通道高端智能功率开关。该器件采用先进的BCD（Bipolar-CMOS-DMOS）工艺制造，将功率级、控制逻辑和保护电路高度集成于单一芯片内。其核心是一个N沟道垂直功率MOSFET，作为开关元件，由内置的电荷泵电路驱动，确保在宽输入电压范围内实现高效、可靠的栅极控制。这种架构使得器件无需外部Vcc/Vdd供电电压，简化了系统设计。

该器件设计用于直接由微控制器或逻辑信号（开/关接口）进行控制，输入为非反相，逻辑电平兼容。其关键特性包括极低的导通电阻，典型值仅为60毫欧，这有助于在高达6A的连续输出电流下最大限度地减少传导损耗和温升，提升整体能效。内置的全面故障保护机制是其突出优势，集成了固定阈值限流、开路负载检测、超温和过压保护。当检测到故障时，器件会进入保护状态，并在故障条件消除后执行自动重启，提高了系统的鲁棒性和可用性。此外，器件还提供了一个状态标志（Status Flag）输出引脚，能够向主控制器报告开关状态（如正常、过载、过热或开路），实现系统级的诊断与监控。

在电气参数方面，VN750PEP-E支持宽范围的负载电压，从5.5V至36V，使其能够灵活应用于12V或24V的汽车及工业电源总线。其结温工作范围宽达-40°C至150°C，符合严苛环境的应用要求。器件采用PowerSSO-12封装，这是一种专为高功率密度和优异散热性能优化的表面贴装型封装，便于在空间受限的PCB布局中实现高效的热管理。用户可以通过正规的ST代理商获取该产品的技术支持和供应保障。

凭借其高集成度、强大的驱动与保护能力，该芯片非常适合作为各种阻性、感性和容性负载的理想驱动器。其主要应用场景包括汽车电子系统中的继电器、电磁阀、灯泡、电机等执行器的驱动，以及工业自动化中的PLC输出模块、电源时序控制、热插拔管理和配电开关。在需要对负载进行安全、智能开关控制的场合，它提供了一种高度可靠且节省空间的解决方案。

• 制造商产品型号：VN750PEP-E
• 制造商：ST意法半导体（STMicroelectronics）
• 描述：IC PWR DRVR N-CHAN 1:1 PWRSSO12
• 产品系列：电源管理IC - 配电开关，负载驱动器
• 包装：管件
• 系列：VIPower
• 零件状态：不用於新
• 开关类型：通用
• 输出数：1
• 比率-输入:输出：1：1
• 输出配置：高端
• 输出类型：N 通道
• 接口：开/关
• 电压-负载：5.5V ~ 36V
• 电压-供电(Vcc/Vdd)：不需要
• 电流-输出（最大值）：6A
• 导通电阻（典型值）：60 毫欧（最大）
• 输入类型：非反相
• 特性：自动重启，状态标志
• 故障保护：限流（固定），开路负载检测，超温，过压
• 工作温度：-40°C ~ 150°C（TJ）
• 安装类型：表面贴装型
• 供应商器件封装：PowerSSO-12
• 想获取VN750PEP-E的更多功能参数资料?请在本页面右侧在线下载技术资料

VN750PEP-E是ST意法半导体推出的一款单通道高端智能功率开关，隶属于VIPower产品系列。该器件集成了一个N沟道功率MOSFET、驱动电路及全面的保护功能于PowerSSO-12封装内，无需外部供电电压即可工作。

其核心卖点在于支持5.5V至36V的宽负载电压范围，并能提供高达6A的连续输出电流，同时凭借仅60毫欧（最大）的低导通电阻确保高效运行。器件内置了限流、开路负载检测、超温和过压保护，并具备故障后自动重启功能，通过状态标志引脚实现系统诊断，显著提升了应用的可靠性与安全性。
