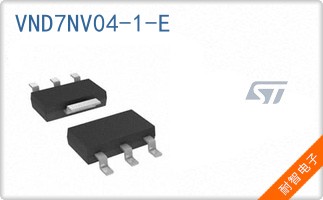

VND7NV04

VND7NV04是ST意法半导体（STMicroelectronics）推出的OMNIFET II系列中的一款单通道、低侧N沟道智能功率开关。该器件基于ST先进的VIPower M0-7技术制造，将功率MOSFET、保护电路和驱动逻辑集成于单一芯片，实现了高集成度的负载驱动解决方案。其核心架构采用垂直集成工艺，使得功率级与控制逻辑在单片上高效协同工作，不仅优化了芯片面积，更显著提升了系统的可靠性与热性能。

该芯片设计用于直接由逻辑电平信号控制，无需外部供电电压（Vcc/Vdd），极大简化了系统设计。最大36V的负载电压能力与典型值60毫欧的低导通电阻，使其能够高效驱动高达6A的持续负载电流，在开关应用中功率损耗极低。其内置的非反相输入接口（开/关控制）确保了直观的逻辑控制，输入信号与输出状态同相，便于工程师进行系统设计。全面的故障保护机制是其关键特性，集成了固定阈值限流、过温关断以及过压钳位保护，能够有效防止因短路、过热或电压瞬变导致的器件或负载损坏，提升了整个应用系统的鲁棒性。

在电气参数方面，VND7NV04采用表面贴装型DPAK封装，具有良好的散热性能，其结温工作范围宽达-40°C至150°C，适用于苛刻的环境条件。作为一款通用型开关，其“1：1”的输入输出比率意味着输出完全受控于输入信号，没有额外的逻辑转换或延时。尽管该器件目前已处于停产状态，但在其生命周期内，它凭借高可靠性、易用性和强大的保护功能，在众多领域得到了验证。对于仍在维护相关设计的工程师，可以通过正规的ST中国代理渠道咨询库存或替代方案信息。

该芯片典型的应用场景包括汽车电子系统中的电阻性、感性和容性负载驱动，例如驱动灯泡、继电器、小型电机或加热元件。在工业自动化领域，它也常用于PLC输出模块、电磁阀控制或电源时序管理。其高边驱动的缺失意味着它更适合用于负载接地端可控的电路拓扑中。凭借其将功率开关、驱动与保护三合一的特性，VND7NV04有效减少了外部元件数量，降低了PCB面积和系统成本，为需要可靠、紧凑型负载开关解决方案的设计提供了经典选择。

• 型号:VND7NV04
• 品牌:STMicroelectronics (ST,意法半导体)
• 封装:DPAK
• 类目:集成电路（IC） > 电源管理（PMIC） > 配电开关，负载驱动器
• 描述:IC PWR DRIVER N-CHANNEL 1:1 DPAK
• 包装:管件
• 产品状态:停产
• 开关类型:通用
• 输出数:1
• 比率 - 输入:1：1
• 输出配置:低端
• 输出类型:N 通道
• 接口:开/关
• 电压 - 负载:36V（最大）
• 电压 - 供电 (Vcc/Vdd):不需要
• 电流 - 输出（最大值）:6A
• 导通电阻（典型值）:60 毫欧（最大）
• 输入类型:非反相
• 特性:-
• 故障保护:限流（固定），超温，过压
• 工作温度:-40°C ~ 150°C（TJ）
• 等级:-
• 资质:-
• 安装类型:表面贴装型
• 供应商器件封装:DPAK
• 封装/外壳:TO-252-3，DPAK（2 引线 +耳片），SC-63
• 想获取VND7NV04的更多功能参数资料?请在本页面右侧在线下载技术资料

VND7NV04是ST意法半导体OMNIFET II系列的一款单通道低侧智能功率开关。该器件集成N沟道功率MOSFET与驱动保护电路，采用无需外部Vcc供电的设计，可通过逻辑电平直接控制，最大支持36V负载电压与6A持续输出电流。

其核心优势在于极低的导通电阻（典型60mΩ）以及内置的完备保护功能，包括固定限流、过温关断和过压保护，确保了驱动高浪涌电流负载时的安全性与可靠性。器件采用DPAK封装，工作结温范围-40°C至150°C，适用于要求严苛的汽车与工业负载驱动应用。
